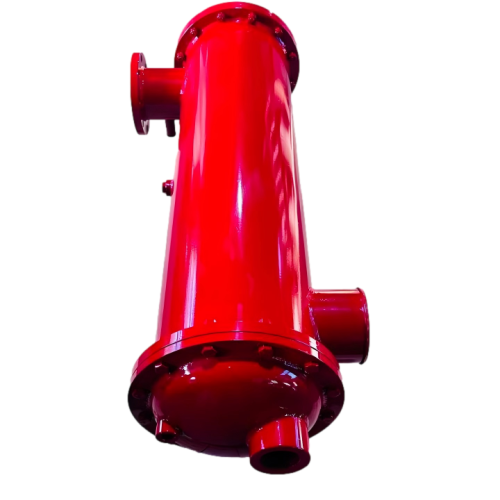

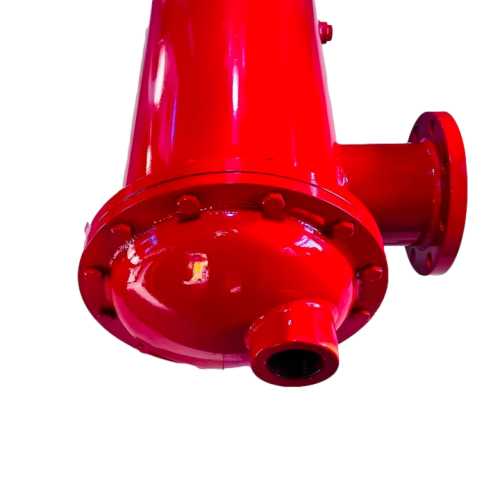

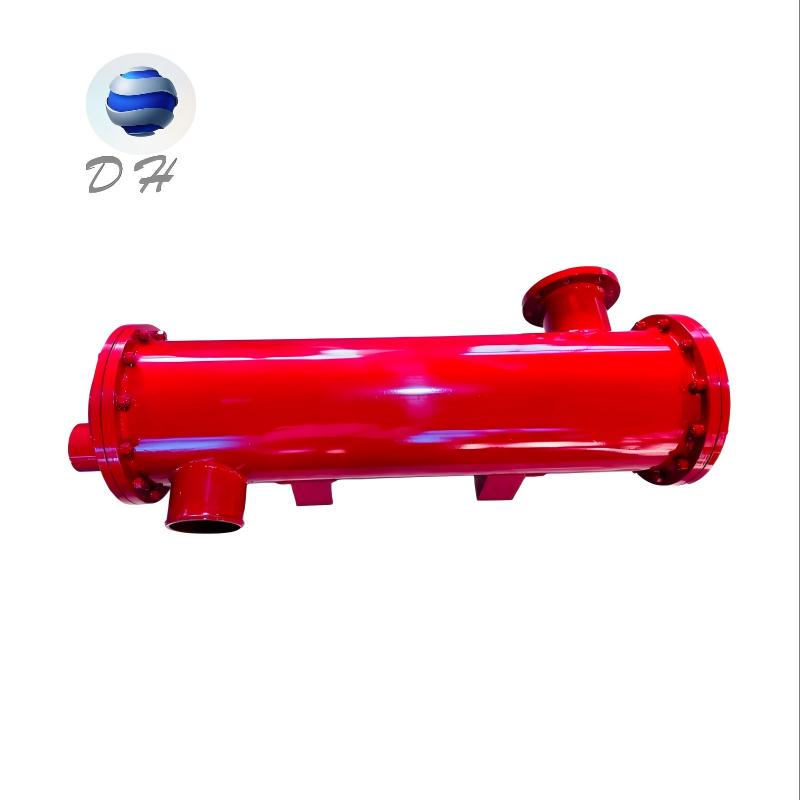

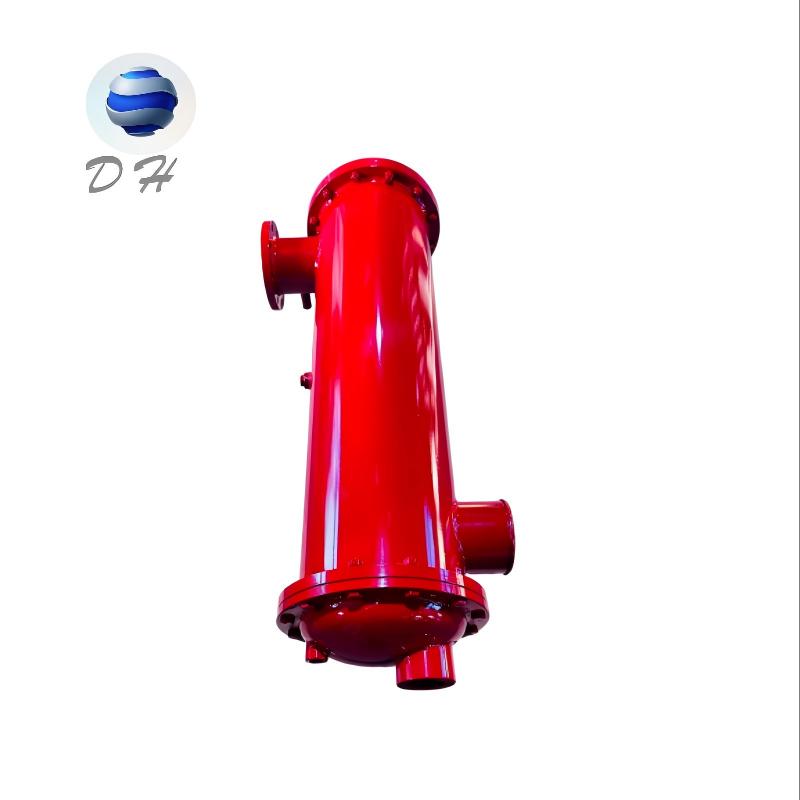

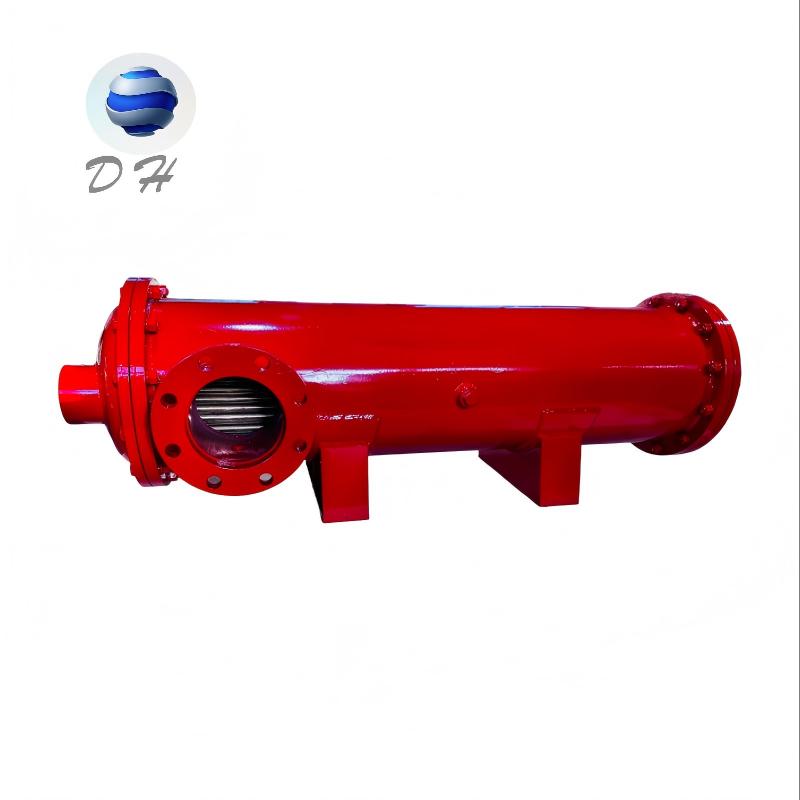

Морской трубно-капсулярный теплообменник K38 / Охладитель морской и пресной воды/Подходит для основного оборудования компании Cummins

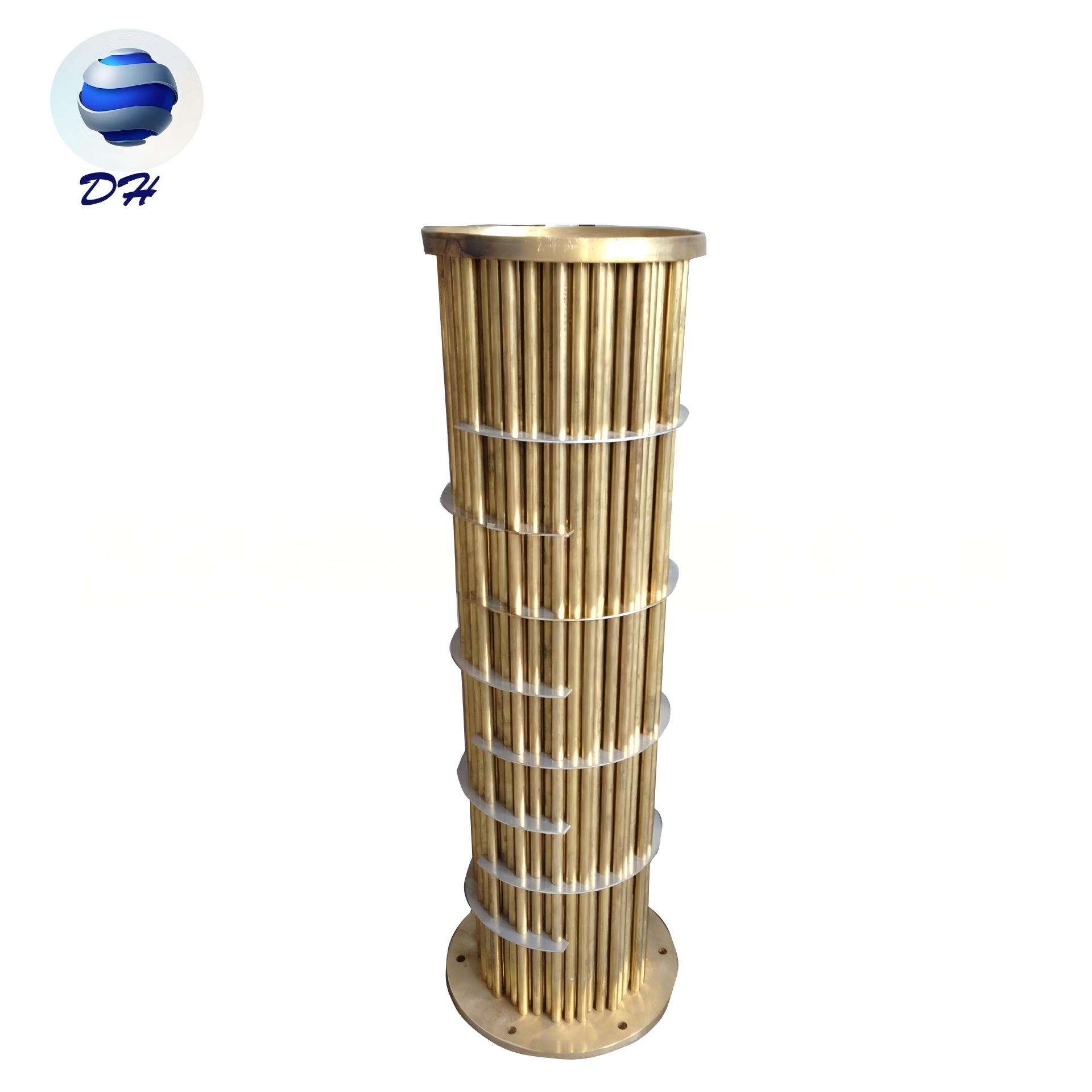

1. Конструкция с разборным сердечником, удобство обслуживания
Трубка данного продукта может быть полностью демонтирована: достаточно ослабить болты крышки, чтобы извлечь трубный пучок. Поддерживается механическая чистка щетками, промывка под высоким давлением или химическая очистка, при этом в процессе очистки не остаются «слепые» зоны. Эксплуатация осуществляется самостоятельно экипажем без участия специалистов, что значительно снижает затраты на обслуживание и время простоев.
2. Обширная площадь теплообмена, специально разработанная для двигателей с высокой мощностью
Площадь теплообмена составляет 10,1 м², объем резервуара — 55 литров, давление внешнего циркуляционного потока — 2,0 МПа, размеры соединения — 4 дюйма. Разработан специально для высокоэффективных двигателей серии Cummins K38, обеспечивает достаточную теплоотдачу и гарантирует стабильную работу в условиях высокой нагрузки.
3. Доступны различные материалы для сердечников, подходят для разных морских районов
По умолчанию корпус выполнен из морского латуни 70-1, доступны варианты из медно-никелевого сплава B10 или B30, что позволяет адаптироваться к различным условиям работы в морской среде. Продукт сертифицирован по стандарту ISO 9001
Описание
маркер
Описание продукта
Морской трубно-капсулярный теплообменник K38 / Охладитель морской и пресной воды— это высокоэффективное решение для охлаждения, специально разработанное для двигателей Cummins K38. Продукт оснащён съёмной конструкцией сердечника, что позволяет легко проводить очистку и техническое обслуживание без демонтажа корпуса и трубопровода, обеспечивая простоту эксплуатации для экипажа и значительное снижение затрат на обслуживание и времени простоев. Корпус и крышки изготовлены из высококачественных коррозионностойких материалов. По умолчанию сердечник выполнен из морской латуни, но в зависимости от условий эксплуатации можно выбрать медно-никелевый сплав B10 или B30, что позволяет адаптировать оборудование к различным условиям работы в море.
Основные компоненты
Корпус: высококачественный материал (можно выбрать литой алюминий/нержавеющую сталь), устойчив к коррозии морской водой
Накладка: литьё из меди или нержавеющей стали, съемная конструкция крепления болтами
Трубопровод (сердечник): высокоэффективные теплообменные трубки (70-1 морская латунь / B10 / B30 медно-никелевый сплав)
Уплотнитель: O-образный резиновый уплотнитель, устойчивый к маслу и морской воде
Соединение: вход/выход для морской воды, вход/выход для пресной воды
Основные параметры
| Наименование изделия | Теплообменник K38 |
| Упаковка изделия | Картонная коробка + деревянный ящик |
| Брутто вес изделия | 85 кг |
| Доступные материалы сердечника | 70-1 / B10 / B30, по умолчанию 70-1 |
| Площадь теплообмена | 10,1 м² |
| Давление внешнего контура | 2 МПа |
| Внешний циркуляционный патрубок | 4 дюйма (имперский) |
| Объём бака | 55 л |
Целевые решения проблем отрасли
Проблема 1: недостаточная охлаждение мощного двигателя, остановка при высоких температурах
Двигатели серии K38 обладают большой мощностью и выделяют большое количество тепла. Из-за недостаточной площади теплообменника обычный теплообменник приводит к чрезмерному нагреву охлаждающей жидкости, что вызывает ограничение мощности двигателя или даже его остановку.
Решение: данная продукция имеет площадь теплообмена 10,1 кв. м и объем бака 55 литров, специально разработана для двигателей с высокой мощностью. Большой диаметр 4 дюйма на входе для морской воды обеспечивает достаточный расход охлаждающей жидкости, высокую эффективность охлаждения и позволяет двигателю работать в условиях постоянной высокой нагрузки без проблем.
Проблема вторая: накипь и засорение труб, снижение эффективности теплообмена
Песок, морские организмы и накипь на стенках труб с одной стороны от морской воды приводят к ежегодному снижению эффективности теплообмена. Неразборные теплообменники могут очищаться только химическим способом, что даёт ограниченный эффект.
Решение: корпус изделия может быть полностью снят, а очистка осуществляется различными способами — механическая щеточная очистка + высоконапорное промывание водой + химическая очистка. Очистка без «слепых зон», восстанавливается эффективность теплообмена как новое состояние. Пилоты могут выполнять эту операцию самостоятельно, без необходимости специалистов.
Третий болевой момент: коррозия от морской воды приводит к протечке трубопровода
Хлорид-ионы в морской воде вызывают точечную коррозию обычных труб, что приводит к разрушению трубопровода и утечке морской воды.
Решение: по умолчанию используется медно-цинковый сплав 70-1 (серебристо-желтый, испытание на солевой туман ≥2000 часов); также доступен медно-никелевый сплав B10/B30, обладающий более высокой устойчивостью к коррозии под воздействием морской воды, подходит для высококоррозионных районов.
Области применения
Отрасль Типичные применения
Морская промышленность Системы охлаждения двигателей для рыболовных судов, буксировочных судов, пассажирских и грузовых судов
Морские работы Охлаждение генераторных установок на буровых платформах и судах для эксплуатации морской ветроэнергетики
Генерация электроэнергии на судах Закрытые системы охлаждения судовых генераторных установок
Типичные сценарии применения
Охлаждение привода серии K38: специально разработано для судовых двигателей Cummins серии K38, является основным блоком центральной системы охлаждения
Система охлаждения привода рыболовного судна: подходит для теплообменников приводов рыболовных судов K38-M800
Охлаждение генераторной установки: обеспечивает постоянное охлаждение судовых генераторных установок
Альтернативное усовершенствование оригинальных компонентов: может быть установлен непосредственно вместо оригинального теплообменника Cummins
Контроль качества продукции
Данный продукт строго соответствует следующим стандартам качества и процедурам контроля:
Следовать стандартам:
GB/T 151-2014 «Теплообменники»
CCS «Нормы классификации стальных морских судов»
ISO 9001:2015 Система менеджмента качества
Проверка всего оборудования на заводе:
Водяной испытание: выполнить водяное испытание на 1,5 раза превышающее проектное давление для обечайки и трубопровода, удерживать давление в течение 30 минут без каких-либо утечек.
Испытание герметичности: после успешного водяного испытания провести испытание на воздухе с давлением 1,1 раза превышающим проектное, чтобы проверить надежность герметичной конструкции.
Проверка точности размеров: измерение фланцев соединений и расположения установочных отверстий с помощью контрольных инструментов на 100%.
Проверка чистоты: проверка степени чистоты внутренней поверхности трубопровода и обечайки.
Часто задаваемые вопросы (FAQ)
Вопрос 1: Какие модели двигателей подходит теплообменник K38?
Ответ: Данный продукт разработан специально для судовых двигателей серии Cummins K38 и совместим с такими моделями, как K38-M, K38-CP, K38-M800.
Вопрос 2: Можно ли снять и промыть сердцевину?
Ответ: Да. Сердцевина данного изделия может быть полностью демонтирована — достаточно ослабить болты крышки, чтобы извлечь трубчатый элемент и провести механическую чистку, промывку под высоким давлением или химическую очистку. Мастера могут выполнять эту операцию самостоятельно, без необходимости привлечения специалистов.
Вопрос 3: Как выбрать материал корпуса?
Ответ: По умолчанию используется латунь 70-1 (морская стандартная, высокая стоимость и качество); если судно работает в условиях сильной коррозии (например, в Персидском заливе, Красном море), рекомендуется выбирать медно-никелевые сплавы B10 или B30 — они обладают лучшими показателями устойчивости к воздействию морской воды.
Вопрос 4: Достаточно ли давления внешнего цикла 2,0 МПа?
Ответ: У большинства судов давление на выходе морского насоса находится в диапазоне от 0,3 до 1,0 МПа. Давление 2,0 МПа является запасом безопасности и полностью удовлетворяет требованиям эксплуатации.
Вопрос 5: Является ли 4-дюймовый разъём стандартным комплектом?
Ответ: Да, внешний циркуляционный разъём имеет размер 4 дюйма (английская мера) и совместим с оригинальной трубопроводной системой двигателя серии K38.
Вопрос 6: Какой минимальный объем заказа?
Ответ: Минимальный заказ — одна единица, возможна индивидуальная поставка.
Логистическая грузоподъёмность
Порт отправки: основные порты, такие как Далянь, Шанхай, Нинбо
Упаковка: деревянный ящик / стандартная экспортная упаковка, защита от влаги и ударов
Транспортировка: морской/железнодорожный
Послепродажное обслуживание
Ответ на технические вопросы в течение 24 часов
Предоставление видеоматериалов и инструкций по установке
Регулярные визиты к пользователям и контроль обслуживания продукции
Сила компании как подтверждение
Опыт в отрасли и масштабы предприятия: 20-летний опыт разработки и производства судовых теплообменников, производственная площадь 4000 кв. м, более 40 единиц (наборов) оборудования для производства и контроля качества, стандартизированные цеха, специализированная лаборатория контроля качества.
Основные сертификаты: CCS/ISO и др.
Партнёры: на постоянной основе поставляем теплообменники и сопутствующие услуги судостроительным заводам, производителям двигателей, интеграторам промышленного оборудования внутри страны и за рубежом.
Страны экспорта: Россия, Вьетнам, Индонезия, Турция, Нигерия и другие
